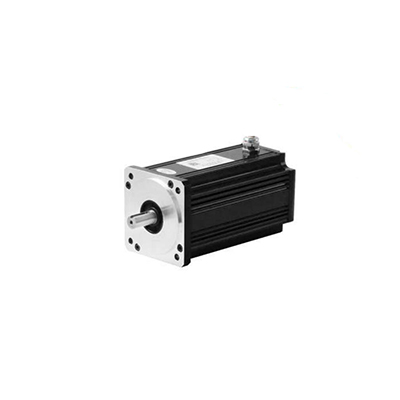

90系列直流無刷電機

90系列直流無刷電機

產品類型：無刷電機；電機型號：90WD-M024XX-XXV
服務熱線： 0519-86163212

電機型號MOTOR MODEL


電機型號L(mm)
90WD-M024XX-XXV158.5
90WD-M035XX-XXV168.5
90WD-M050XX-XXV188.5

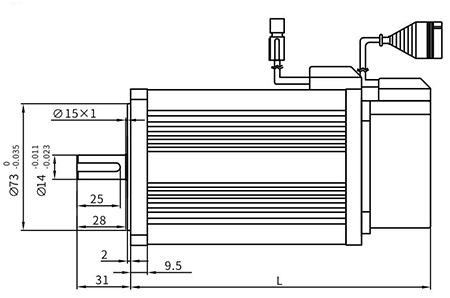

電機尺寸表MOTOR DIMENSION TABLE


尺寸表

參數表PARAMETER TABLE



DC24VDC48V
電機型號90WD-M02430-24V90WD-M03530-24V90WD-M05020-24V90WD-M02430-48V90WD-M03530-48V90WD-M05030-48V
額定功率(KW)0.751.110.751.11.5
額定電流(A)36.853.949.018.427.036.8
額定轉速300030003000300030003000
轉速高至360036003600360036003600
額定扭矩(Nm)2.43.552.43.55
峰值扭矩(Nm)7.210.5157.210.515
轉子慣量(kg.cm2)11.31.911.31.9
機械時間常數(ms)17.617.622.415.415.419.6

DC72V
電機型號90WD-M02430-72V90WD-M03530-72V90WD-M05030-72V
額定功率(KW)0.751.11.5
額定電流(A)12.318.024.5
額定轉速300030003000
轉速高至360036003600
額定扭矩(Nm)2.43.55
峰值扭矩(Nm)7.210.515
轉子慣量(kg.cm2)11.31.9
機械時間常數(ms)111114

注：電機接口、電壓、轉速可按客戶要求定制

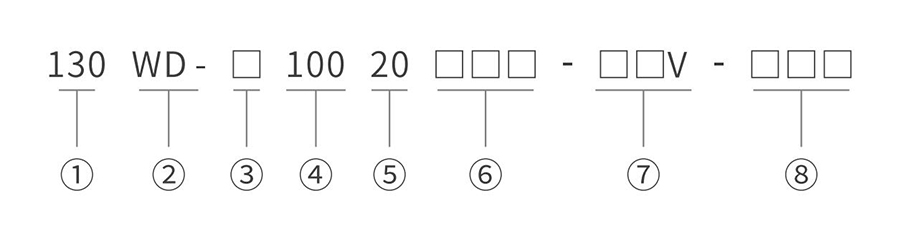

型號命名規則model naming rules


型號命名
代號說明
①機座號、電機外徑單位：mm
②電機類型WD表示電機為直流無刷電機
③反饋元件規格M表示有霍爾傳感器/N表示無霍爾傳感器
④額定轉矩表示電機額定轉矩，其值為三位X0.1單位Nm
⑤額定轉速表示電機額定轉速，其值為兩位X100單位rpm
⑥失電制動器代號B表示帶失電制動器，缺省表示不帶失電制動器
⑦電壓等級表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、DC310V等
⑧定制特征客戶定制代號
